Istruzioni per l'uso
 della tecnologia Jshape

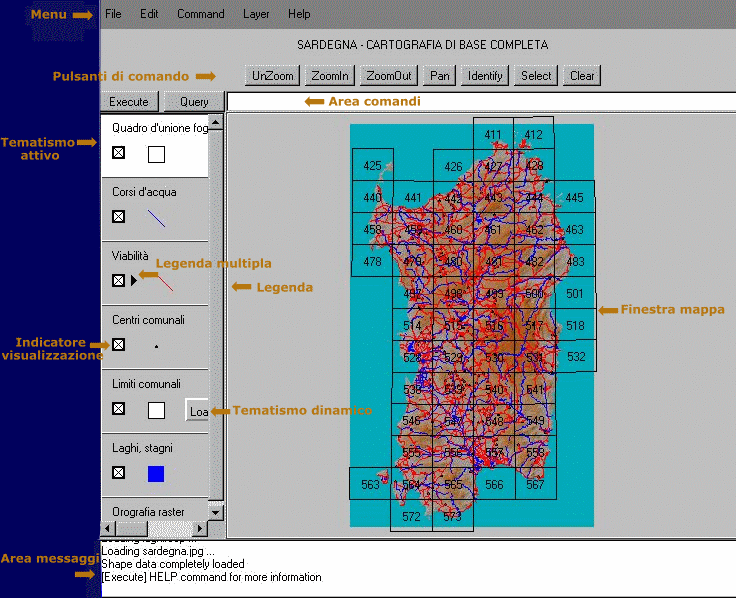

La sezione "Mappe Interattive" in questo sito si avvale di Jshape, una tecnologia basata sulla piattaforma di sviluppo Java che mette a disposizione dell'utente un'interfaccia GIS per la manipolazione di mappe cartografiche sul Web.  Il suo utilizzo è molto semplice, la descrizione degli elementi presenti nell'interfaccia (vedi figura) ci aiuterà ad apprenderne tutte le funzionalità.

Legenda

Incominciamo il nostro esame parlando della Legenda, che contiene l'elenco dei tematismi visualizzabili. Ogni tematismo è inserito in un riquadro di colore grigio. Uno dei tematismi è attivo ed in questo caso il suo riquadro appare di colore bianco. Cliccando all'interno del riquadro di un tematismo questo diventa il tematismo attivo. Ogni riquadro contiene il nome del tematismo, l'indicatore di visualizzazione ed il simbolo con cui il tematismo viene rappresentato nella mappa. Opzionalmente può contenere il simbolo di attivazione della legenda multipla (un triangolo nero) oppure il pulsante di attivazione dei tematismi dinamici. A cosa servono questi controlli? L'indicatore di visualizzazione è rapprensentato da un quadrato che può essere vuoto o può contenere una croce. In quest'ultimo caso il tematismo viene visualizzato nella mappa altrimenti risulta essere invisibile. Quindi per quanto detto sopra le operazioni che certamente possiamo eseguire sui tematismi nella legenda sono l'attivazione/disattivazione e la visualizzazione/spegnimento. Per alcuni tematismi possono essere attivate due ulteriori funzionalità: l'opzione legenda multipla consente di visualizzare un tematismo usando una gamma di simboli diversi invece di uno solo, ad esempio le linee che rappresentano la viabilità possono essere visualizzate in colori e spessori diversi a seconda della tipologia di strada. Per attivare o disattivare l'opzione legenda multipla è sufficiente cliccare sul triangolo nero.
Se a fianco del simbolo nella legenda compare un pulsante con la scritta LOAD significa che questo tematismo è stato suddiviso in blocchi per consentire un più rapido caricamento dei dati. In questo caso il tematismo dinamico non viene caricato all'avvio della pagina, ma solo quando l'utente cliccherà sul pulsante LOAD. Sarà conveniente selezionare l'area della mappa interezzata con la funzione zoom prima di caricare i dati, in questo modo saranno caricati dal web solo la i dati relativi al quadrante di territorio visualizzato sullo schermo.

Pulsanti di comando

Attivano le funzioni più comunemente utilizzate quando si lavora interattivamente con le mappe. La funzione Zoomin consente di rigenerare la visualizzazione del territorio ad un rapporto di scala inferiore. Si consideri che i tematismi presenti nell'area di lavoro possono essere di tipo vettoriale o raster. E' raster la mappa orografica di base della Sardegna, mentre sono vettoriali tutti gli altri tematismi. La funzione Zoom non effettua un ingrandimento dell'immagine precedentemente visualizzata, ma rigenera i dati vettoriali ad un rapporto di scala superiore, solo le eventuali immagini raster attive subiranno un ingrandimento bitmap. Non vi sono limiti per il livello di ingrandimento ottenibile ma si consideri che i dati perderanno correttezza geografica quando saranno visualizzati a rapporti di scala inferiori a quello di acquisizione. Per attivare la funzione Zoomin è sufficiente cliccare sul pulsante e disegnare nella mappa un rettangolo relativamente all'area ache si intende visualizzare. La funzione Zoomout effettua l'operazione contraria, riducendo il rapporto di scala in seguito alla sua selezione. Il pulsante Unzoom riporta sullo schermo la visualizzazione dell'intero territorio. Una volta attivata la funzione di zoom sarà possibile spostarsi nel territorio in qualsiasi direzione utilizzando il pulsante Pan, tracciando un linea sullo schermo verrà mostrato il territorio adiacente a quello attualmente presente sullo schermo nella direzione e distanza da noi indicati nel tracciare la linea.
Il pulsante Identify ci permette di visualizzare, nell'area messaggi in fondo alla finestra Jshape, il valore di un attributo associato al tematismo attivo, quando questo è presente. Ad esempio il tematismo Limiti amministrativi ha associato il nome del comune, quindi su tale tematismo è applicabile la funzione Identify.
I pulsanti Select e Clear permettono di selezionare e deselezionare gli elementi della cartografia racchiudendoli all'interno di una finestra di selezione.

Menù

Tra le varie funzioni presenti nel Manù vi segnaliamo Command-Label on e off che ci permettono di visualizzare i dati eventualmente allegati ai vari tematismi direttamente nello schermo a fianco dell'elemento a cui si riferiscono; esempio il codice Istat relativo ai centri comunali oppure il nome relativo al limite comunale.

Per le altre funzionalità vi rimandiamo al sito dell'autore di Jshape.

Buon lavoro con la Cartografia della Regione Sardegna dallo staff del Servizio Informativo e Cartografico.
